W6251D

Description

This product is a dual-channel totem pole output type photocoupler composed of two infrared light-emitting diodes and two photosensitive processing chips, packaged in DIP8 ceramic tube shell. The operating temperature is -55℃～+100℃, meeting the application requirements of high reliability and environmental adaptability.

Application                                                                                                             Features

A/D, D/A conversion digital isolation                                                                   Isolation voltage: ＞1000V
Computer interface circuit                                                                                       Power supply voltage: 4.5V~20V
Microsystem interface circuit                                                                                  Totem pole output in phase
High-speed logic circuit                                                                                            Maximum speed: 2Mbit/s
Level conversion                                                                                                          LSTTL/TTL/CMOS compatible
Instrument input and output isolation                                                              Operating temperature: -55℃~100℃
Ground loop elimination
Pulse transformer replacement

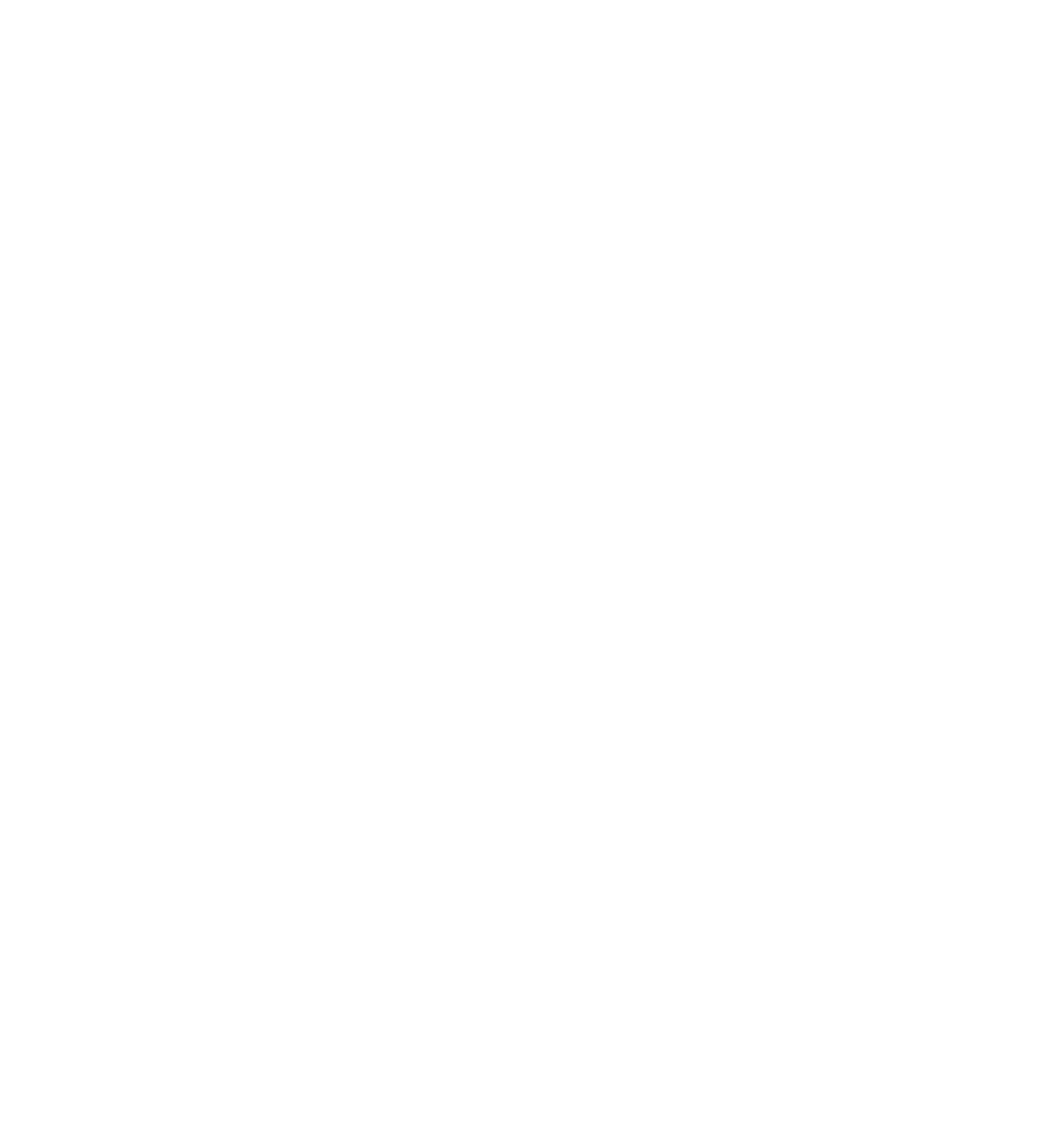

Dimensions: 11.90mm*7.62mm*3.30mm                                              Packaging: DIP8
