W6201D

Description

This product is a single-channel totem pole output type photocoupler consisting of an infrared light-emitting diode and a photosensitive processing chip, packaged in DIP8 ceramic tube shell. The operating temperature is -55℃～+100℃, meeting the application requirements of high reliability and environmental adaptability.

Application                                                                                                                    Features

A/D, D/A conversion digital isolation                                                                          Isolation voltage: ＞1000V
Computer interface circuit                                                                                              Power supply voltage: 4.5V~20V
Microsystem interface circuit                                                                                        Totem pole output in phase
High-speed logic circuit                                                                                                   Maximum speed: 2Mbit/s
Level conversion                                                                                                                 LSTTL/TTL/CMOS compatible
Instrument input and output isolation                                                                     Operating temperature: -55℃~100℃
Ground loop elimination
Pulse transformer replacement

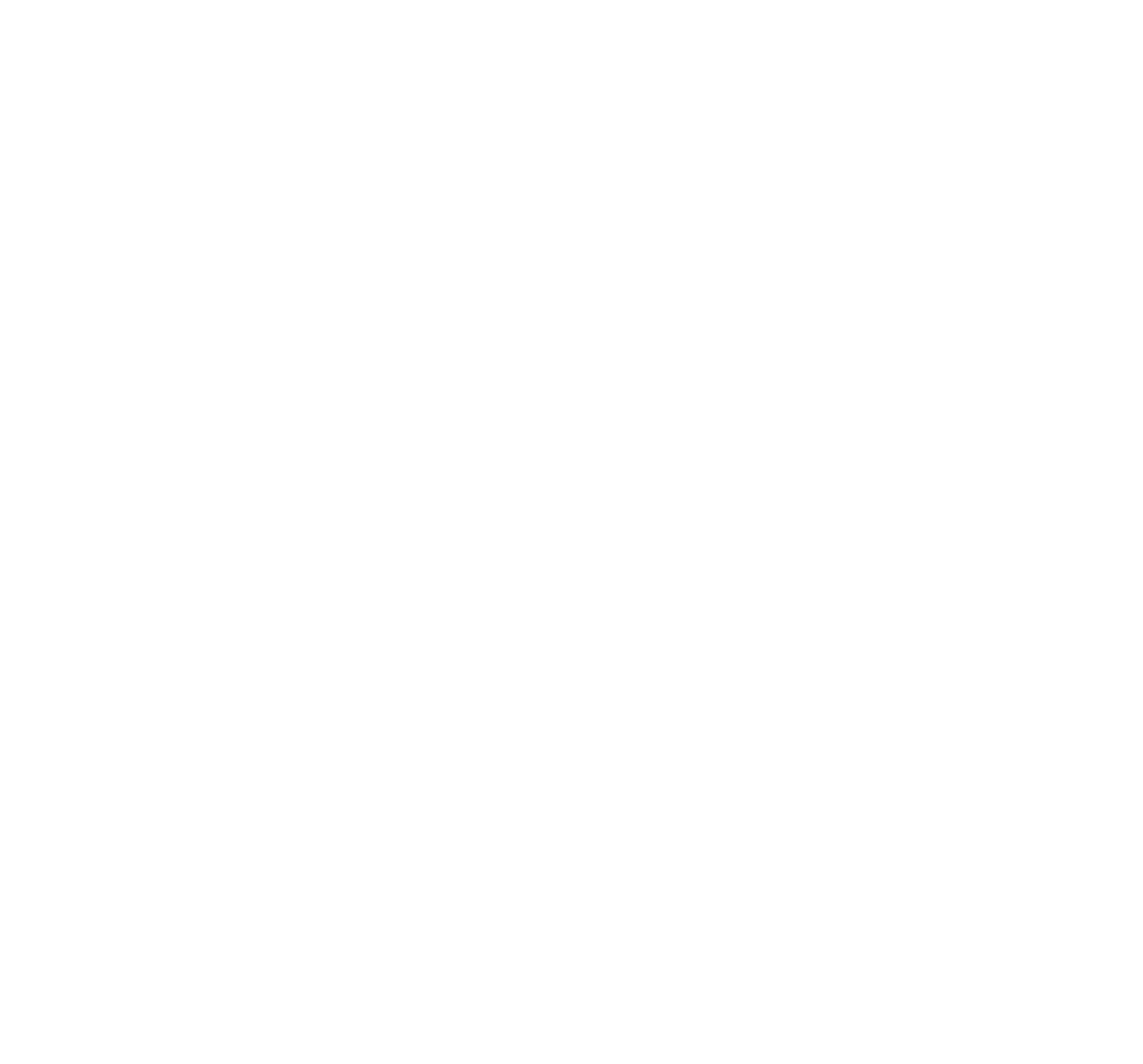

Dimensions: 10.50mm*7.62mm*3.20mm                                                       Packaging: DIP8
