W8111S

Description

This product is one set of two-way normal open MOS solid relay consisting of an infrared light emitting diode, a photovoltaic chip, and two MOS tubes, packaged in CSOP6 ceramic tube shell. The maximum output voltage is 100V, the rated output current is 0.75A, and the operating temperature is -55℃～+105℃, meeting the application requirements of high reliability and environmental adaptability.

Application                                                                                                                           Features

Signal isolation                                                                                                                            Bidirectional configuration
Switching circuit                                                                                                                         Output stage normally open type
Motor drive circuit                                                                                                                      Maximum output voltage: 100V
Ignition control circuit                                                                                                              Maximum output on-resistance: 0.8Ω
Replace pulse transformer                                                                                                     Rated output current: 0.75A
                                                                                                                                                            Operating temperature: -55℃~+105℃

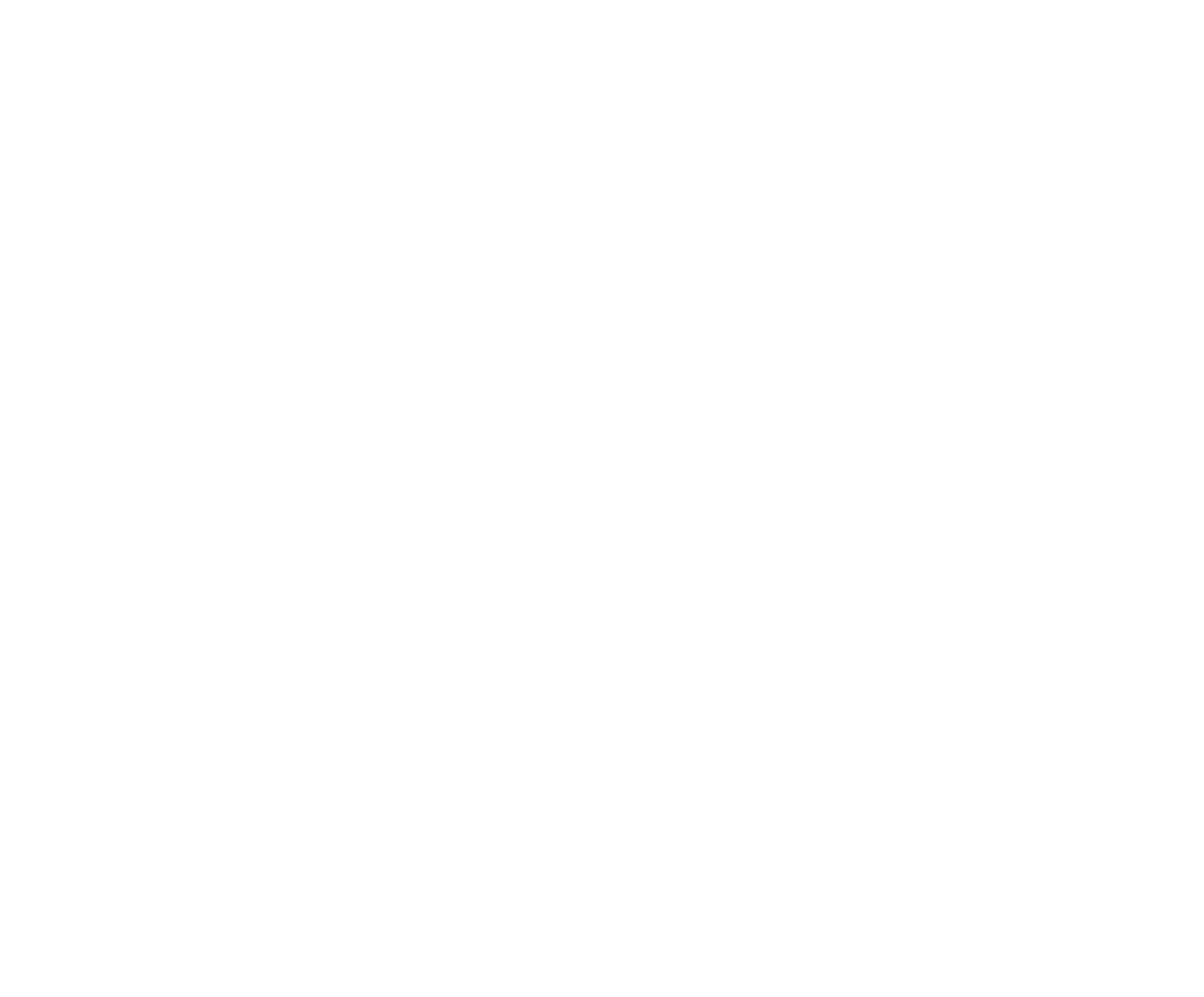

Dimensions: 9.70mm*7.37mm*3.60mm                                                        Packaging: CSOP6

Product Information Download 
