W6261S

Description

This product is a four-channel open collector output type photocoupler consisting of four infrared light-emitting diodes and four photosensitive processing chips, packaged in SOP16 ceramic tube shell. The operating temperature is -55℃～+100℃, meeting the application requirements of high reliability and environmental adaptability.

Application                                                                                                                                                  Features

A/D, D/A conversion digital isolation                                                                                                         Isolation voltage: ＞1000V
Computer interface circuit                                                                                                                            Power supply voltage: 2.7V~5.5V
Microsystem interface circuit                                                                                                                       Maximum speed: 10Mbit/s
High-speed logic circuit                                                                                                                                  LSTTL/TTL compatible
Level conversion                                                                                                                                                Operating temperature: -55℃~+100℃
Instrument input and output isolation
Ground loop elimination
Pulse transformer replacement

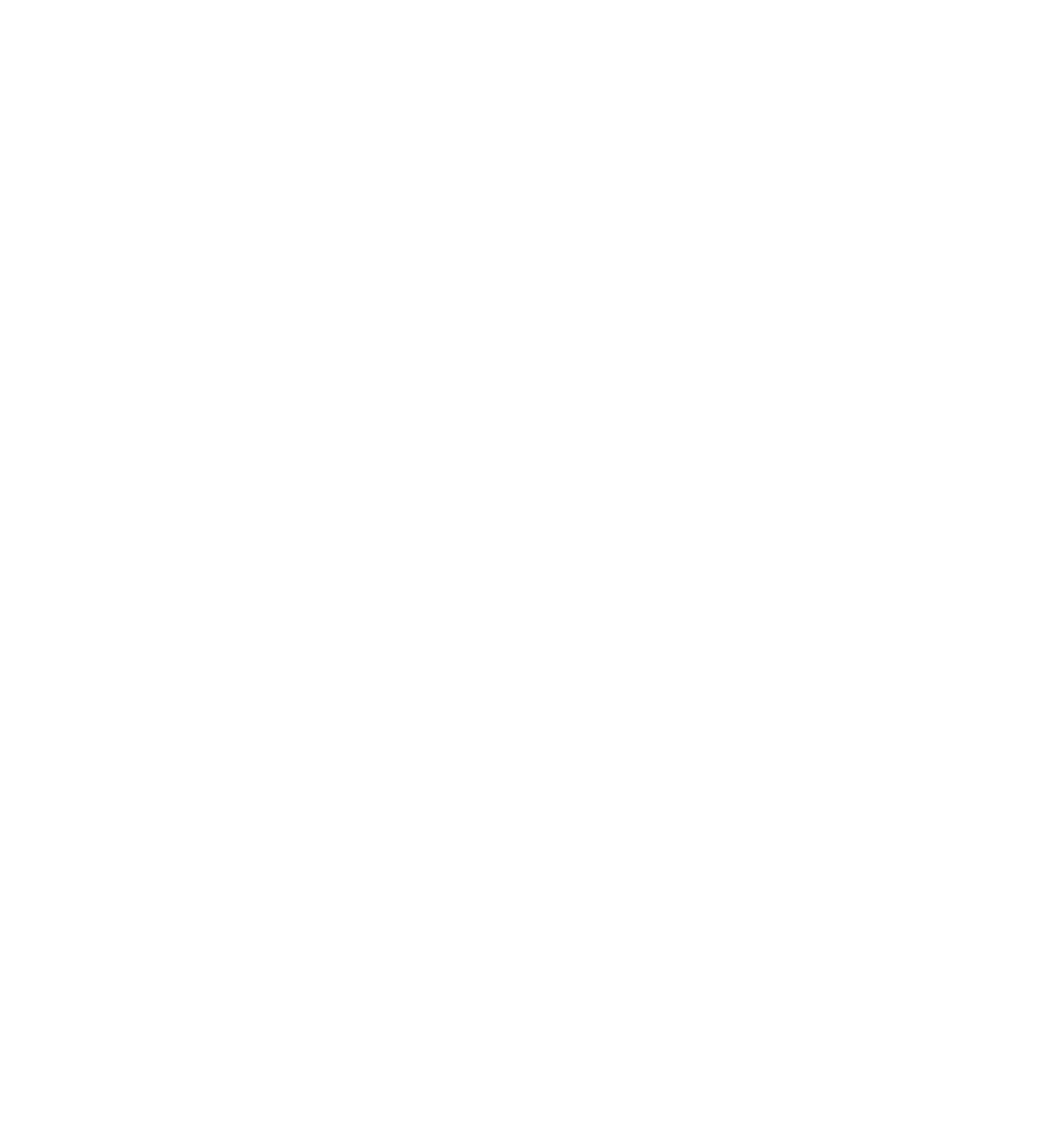

Dimensions: 11.40mm*7.30mm*2.80mm                                                                                     Packaging: SOP16
