W8106L

Description

This product is one set of one/two-way normal open MOS solid relay consisting of two infrared light-emitting diodes, two photovoltaic chips, and two MOS tubes, packaged in DIP8 ceramic tube shell. The maximum output voltage is 85V, the rated output current is 1.6/0.8A, and the operating temperature is -55℃～+105℃, meeting the application requirements of high reliability and environmental adaptability.

Application                                                                                                              Features

Signal isolation                                                                                                              Bidirectional configuration/unidirectional
Switching circuit                                                                                                            configuration
Motor drive circuit                                                                                                        Output stage normally open type
Ignition control circuit                                                                                                Maximum output voltage: 85V
Replace pulse transformer                                                                                        Maximum output on-resistance: 0.13/0.5Ω
                                                                                                                                              Rated output current: 1.6A/0.8A
                                                                                                                                              Operating temperature: -55℃~+105℃

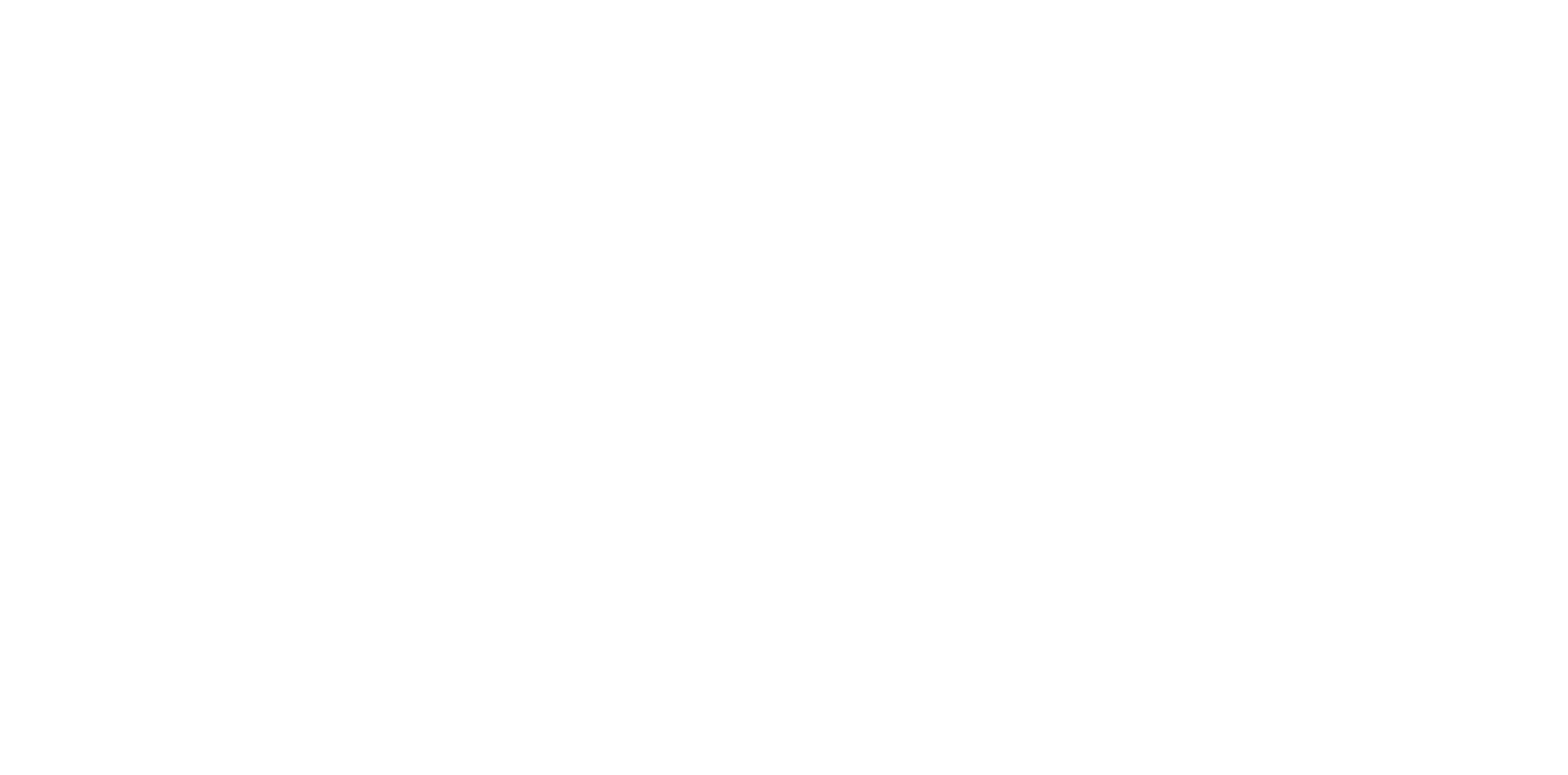

Dimensions: 9.70mm*7.62mm*3.80mm                                                    Packaging: DIP8
