W8106S

Description

This product is one set of one/two-way normal open MOS solid relay consisting of two infrared light emitting diodes, two photovoltaic chips, and two MOS tubes, packaged in SOP8 ceramic tube shell. The maximum output voltage is 85V, the rated output current is 1.6/0.8A, and the operating temperature is -55℃～+105℃, meeting the application requirements of high reliability and environmental adaptability.

Application                                                                                           Features

Signal isolation                                                                                           Bidirectional configuration/unidirectional
Switching circuit                                                                                        configuration
Motor drive circuit                                                                                     Output stage normally open typeIgnition control circuit
Replace pulse transformer                                                                    Maximum output voltage: 85V
                                                                                                                           Maximum output on-resistance: 0.13/0.5Ω
                                                                                                                           Rated output current: 1.6/0.8A
                                                                                                                           Operating temperature: -55℃~+105℃

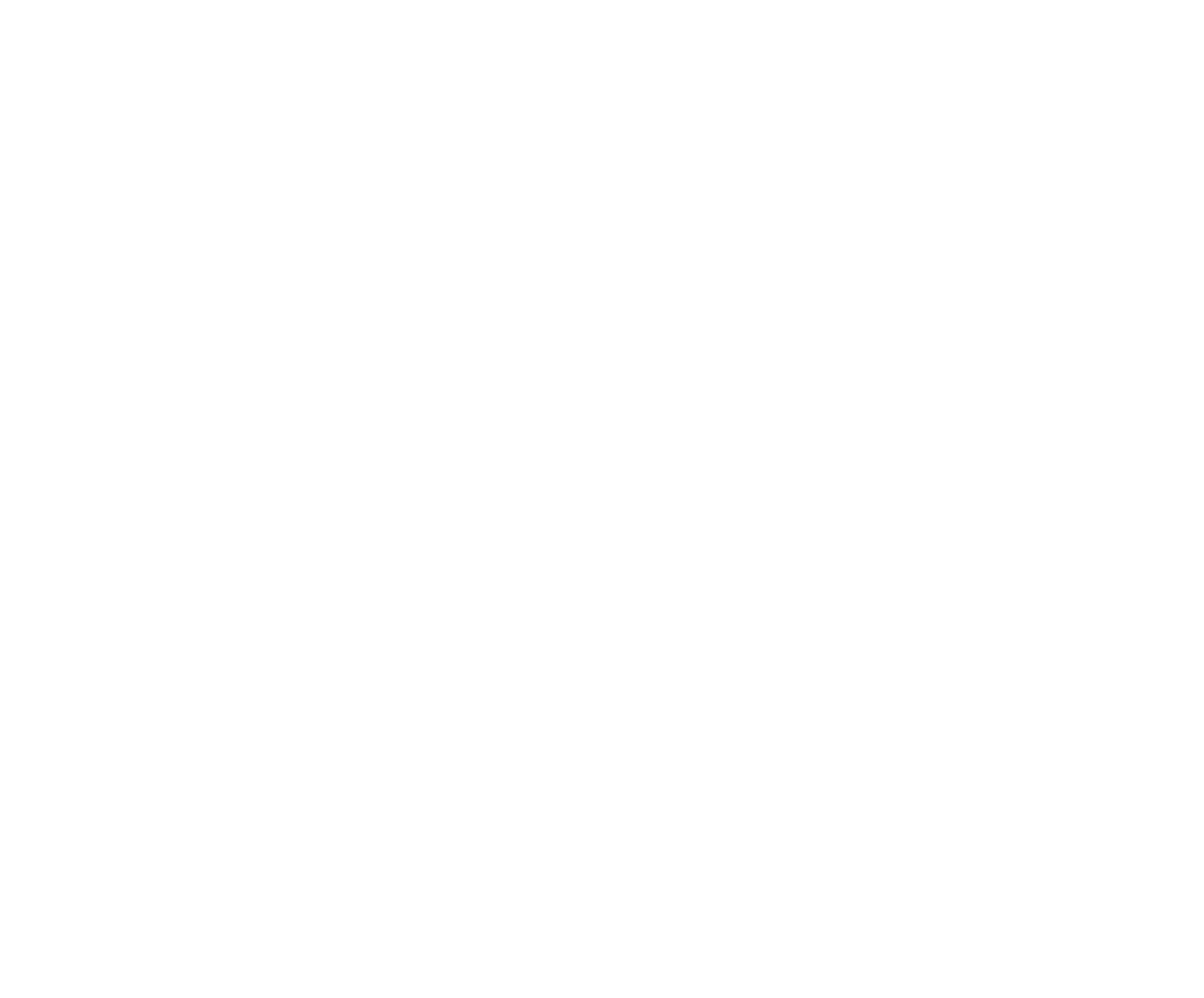

Dimensions:  9.70mm*5.70mm*3.70mm                                   Packaging: CSOP8
