W8116D

Description

This product is one set of two-way normal open MOS solid relay consisting of an infrared light emitting diode, a photovoltaic chip, and two MOS tubes, packaged in DIP4 ceramic tube shell. The maximum output voltage is 50V, the rated output current is 0.3A, and the operating temperature is -55℃～+105℃, meeting the application requirements of high reliability and environmental adaptability.

Application                                                                                                                 Features

Signal isolation                                                                                                                    Bidirectional configuration
Switching circuit                                                                                                                 Output stage normally open type
Motor drive circuit                                                                                                              Maximum output voltage: 50V
Ignition control circuit                                                                                                      Maximum output on-resistance: 2Ω
Replace pulse transformer                                                                                             Rated output current: 0.3A
                                                                                                                                                    Operating temperature: -55℃~+105℃

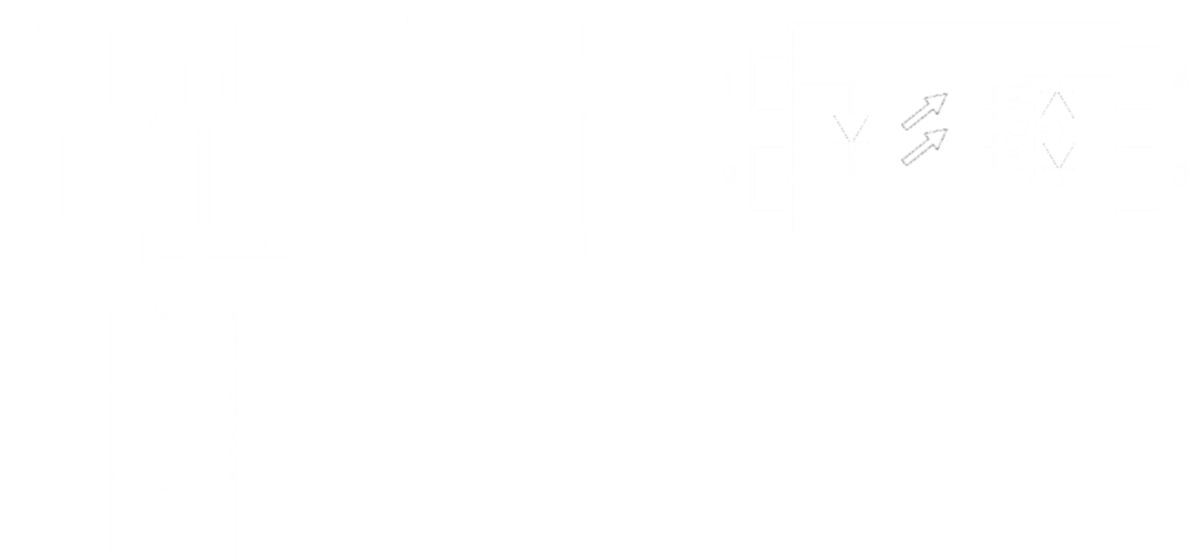

Dimensions: 7.62mm*5.20mm*3.70mm                                                        Packaging: DIP4
