W8114S

Description

This product is one set of one/two-way normal open MOS solid relay consisting of an infrared light emitting diode, a photovoltaic chip, and two MOS tubes, packaged in CSOP6 ceramic tube shell. The maximum output voltage is 50V, the rated output current is 2A/1A , and the operating temperature is -55℃～+105℃, meeting the application requirements of high reliability and environmental adaptability.

Application                                                                              Features

Signal isolation                                                                                 Bidirectional configuration/unidirectional  configuration
Switching circuit                                                                              Output stage normally open type
Motor drive circuit                                                                           Maximum output voltage: 50VIgnition control circuit
Replace pulse transformer                                                          Maximum output on-resistance: 0.3Ω
                                                                                                                 Rated output current: 2A/1A
                                                                                                                 Operating temperature: -55℃~+105℃

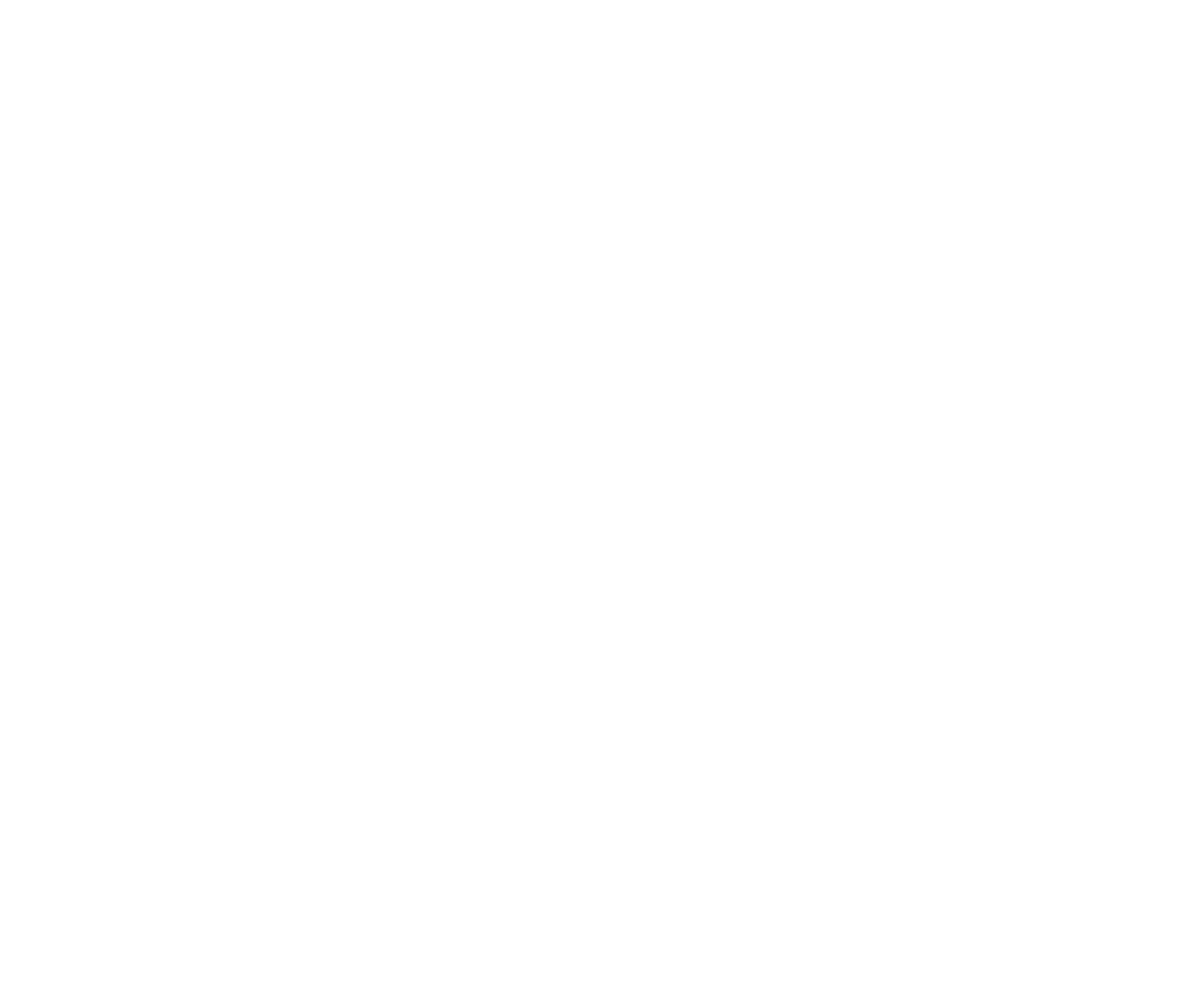

Dimensions:9.70mm*7.37mm*3.60mm                         Packaging: CSOP6
